GSF / GMF / GWF / GOF / GLF
二機一体四面高精密レベラ
GSF / GMF / GWF / GOF / GLF + コイルカー
二機一体四面高精密レベラ+コイルカー
オプションのメリット
レベラユニットオープン装置
開けると、ローラーの掃除ができます
メリット
三機一体四面高精密レベラフィーダーは弊社の特殊シリーズです。薄板材料の横方向曲げ、縦方向曲げに良い効果があります。
- レベラー効果高い
- 効率高い
- 精密度
- スペース節約
- 安定性高い
- 精度高い
- レベラユニットオープン装置

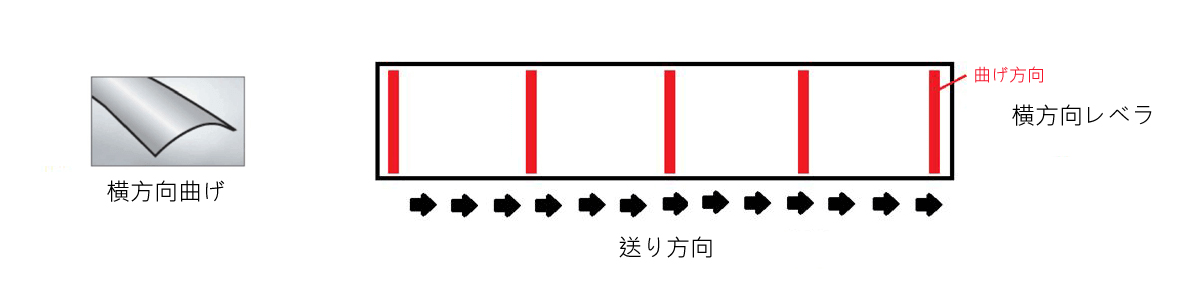

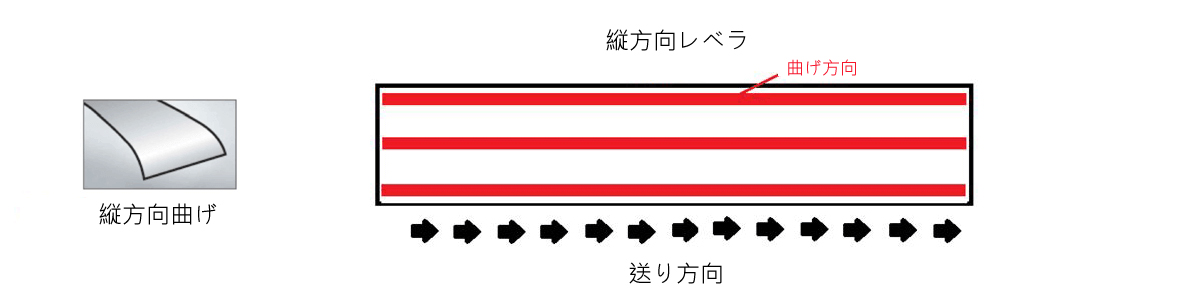

一般的なレベラは縦方向（前後）だけですが、本機種は横方向（左右）も対応できます。具体的には下図をご参考ください。
四面レベリングローラー配置パターンイメージ
- 当機械のレベリングヘッドの設計は台湾及び中国の特許を取得した。
- アンコイラー、レベラが一体化されたため、場所は取らない。
- 当機械は四面レベリング方式で、材料の内外径を分けて調整する必要が無く、更に材料の左右方向のレベリングもできるため、材料のレベリング精度及び安定性の向上が 期待できる。
- レベリングヘッドが気圧オープン式で掃除も操作も簡単のため、製品品質の確保と向上ができる。
- お客様の要求に応じ材料押えロボットアーム、油圧拡張装置などの追加設置が可能で、作業の効率及び安全性が向上できる。
GSF Series + Uncoiler
Specifications
GSF Series
| 型式 | GSF-150 | GSF-200 | GSF-300 | GSF-400 |
| 材料幅 (mm) | 150 | 200 | 300 | 400 |
| 材料厚み (mm) | 0.1 ~ 0.6 | |||
| レベリングローラ (mm) | 20 x 32 pcs | 20 x 32 pcs | 20 x 32 pcs | 20 x 32 pcs |
| レベラモータ (HP) | 1 | 1 | 2 | 2 |
| レベラインバータ (kW) | 1.5 | 1.5 | 2.2 | 2.2 |
アンコイラー
| 材料幅 (mm) | 150 | 200 | 300 | 400 | 500 | 600 |
| アンコイラー荷重 (kg) | 1000 | 1000 | 1000 | 1500 | 2000 | 3000 |
| コイル内径 (mm) | Ø450 ~ 520 (Ø300 ~ 520 はオプション) | Ø450 ~ 520 | ||||
| コイル外径 (mm) | 1200 or 1500 | |||||
| 拡張方式 | 手動式や油圧式 | |||||
| アンコイラーモータ (HP) | 1/2 | 1/2 | 1/2 | 1 | 1 | 2 |
| アンコイラーインバータ (kW) | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 |
GMF Series + Uncoiler
Specifications
GMF Series
| 型式 | GMF-150 | GMF-200 | GMF-300 | GMF-400 | GMF-500 |
| 材料幅 (mm) | 150 | 200 | 300 | 400 | 500 |
| 材料厚み (mm) | 0.1 ~ 0.6 or 0.2 ~ 1.0 | ||||
| フィードローラー（上）(mm) | 60 x 2 pcs | ||||
| フィードローラー（下）(mm) | 60 x 2 pcs | ||||
| レベリングローラ (mm) | 30 x 32 pcs | 30 x 32 pcs | 30 x 32 pcs | 30 x 32 pcs | 30 x 32 pcs |
| レベラモータ (HP) | 1 | 2 | 2 | 3 | 3 |
| レベラインバータ (kW) | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 |
アンコイラー
| 材料幅 (mm) | 150 | 200 | 300 | 400 | 500 | 600 |
| アンコイラー荷重 (kg) | 1000 | 1000 | 1000 | 1500 | 2000 | 3000 |
| コイル内径 (mm) | Ø450 ~ 520 (Ø300 ~ 520 はオプション) | Ø450 ~ 520 | ||||
| コイル外径 (mm) | 1200 or 1500 | |||||
| 拡張方式 | 手動式や油圧式 | |||||
| アンコイラーモータ (HP) | 1/2 | 1/2 | 1/2 | 1 | 1 | 2 |
| アンコイラーインバータ (kW) | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 |
GWF Series + Uncoiler
Specifications
GWF Series
| 型式 | GWF-200 | GWF-300 | GWF-400 | GWF-500 | GWF-600 |
| 材料幅 (mm) | 200 | 300 | 400 | 500 | 600 |
| 材料厚み (mm) | 0.2 ~ 1.0 or 0.3 ~ 1.2 | ||||
| フィードローラー（上） (mm) | 60 x 2 pcs | ||||
| フィードローラー（下） (mm) | 60 x 2 pcs | ||||
| レベリングローラ (mm) | 40 x 32 pcs | 40 x 32 pcs | 40 x 32 pcs | 40 x 32 pcs | 40 x 32 pcs |
| レベラモータ (HP) | 2 | 2 | 3 | 3 | 3 |
| レベラインバータ (kW) | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 |
アンコイラー
| 材料幅 (mm) | 150 | 200 | 300 | 400 | 500 | 600 |
| アンコイラー荷重 (kg) | 1000 | 1000 | 1000 | 1500 | 2000 | 3000 |
| コイル内径 (mm) | Ø450 ~ 520 (Ø300 ~ 520 はオプション) | Ø450 ~ 520 | ||||
| コイル外径 (mm) | 1200 or 1500 | |||||
| 拡張方式 | 手動式や油圧式 | |||||
| アンコイラーモータ (HP) | 1/2 | 1/2 | 1/2 | 1 | 1 | 2 |
| アンコイラーインバータ (kW) | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 |
GOF Series + Uncoiler
Specifications
GOF Series
| 型式 | GOF-200 | GOF-300 | GOF-400 | GOF-500 | GOF-600 |
| 材料幅 (mm) | 200 | 300 | 400 | 500 | 600 |
| 材料厚み (mm) | 0.4 ~ 2.0 | ||||
| フィードローラー（上）(mm) | 60 x 2 pcs | ||||
| フィードローラー（下）(mm) | 60 x 2 pcs | ||||
| レベリングローラ (mm) | 50 x 32 pcs | 50 x 32 pcs | 50 x 32 pcs | 50 x 32 pcs | 50 x 32 pcs |
| レベラモータ (HP) | 2 | 2 | 3 | 3 | 3 |
| レベラインバータ (kW) | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 |
アンコイラー
| 材料幅 (mm) | 150 | 200 | 300 | 400 | 500 | 600 |
| アンコイラー荷重 (kg) | 1000 | 1000 | 1000 | 1500 | 2000 | 3000 |
| コイル内径 (mm) | Ø450 ~ 520 (Ø300 ~ 520 はオプション) | Ø450 ~ 520 | ||||
| コイル外径 (mm) | 1200 or 1500 | |||||
| 拡張方式 | 手動式や油圧式 | |||||
| アンコイラーモータ (HP) | 1/2 | 1/2 | 1/2 | 1 | 1 | 2 |
| アンコイラーインバータ (kW) | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 |
GLF Series + Uncoiler
Specifications
GLF Series
| 型式 | GLF-200 | GLF-300 | GLF-400 | GLF-500 | GLF-600 |
| 材料幅 (mm) | 200 | 300 | 400 | 500 | 600 |
| 材料厚み (mm) | 0.5 ~ 3.0 | ||||
| フィードローラー（上）(mm) | 60 x 2 pcs | ||||
| フィードローラー（下）(mm) | 78 x 2 pcs | ||||
| レベリングローラ (mm) | 60 x 28 pcs | 60 x 28 pcs | 60 x 28 pcs | 60 x 28 pcs | 60 x 28 pcs |
| レベラモータ (HP) | 2 | 3 | 3 | 3 | 5 |
| レベラインバータ (kW) | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 |
アンコイラー
| 材料幅 (mm) | 150 | 200 | 300 | 400 | 500 | 600 |
| アンコイラー荷重 (kg) | 1000 | 1000 | 1000 | 1500 | 2000 | 3000 |
| コイル内径 (mm) | Ø450 ~ 520 (Ø300 ~ 520 はオプション) | Ø450 ~ 520 | ||||
| コイル外径 (mm) | 1200 or 1500 | |||||
| 拡張方式 | 手動式や油圧式 | |||||
| アンコイラーモータ (HP) | 1/2 | 1/2 | 1/2 | 1 | 1 | 2 |
| アンコイラーインバータ (kW) | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 |
標準装備
- 気圧式レベラユニットオープン装置。
- 手動式材料入れガイド装置。
- デュアル動力及びデュアルインバータ装置。
- 二点式微調整装置5セット(ダイヤルゲージ付き)。
- 床置き式感知装置。
- A型材料ストッパーX 4本。
オプション
- アンコイラー油圧拡張装置 。
- 材料押えロボットアーム 。
- 固定式材料ストッパー 。
- 超音波自己速度制御システム装置。
- 光線式感知装置 。
- コイルカー 。
